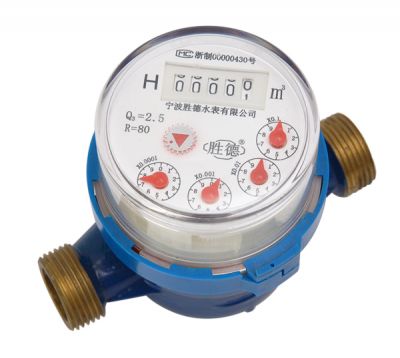

【產品名稱】 旋翼式干式單流水表
【所屬分類】 旋翼干式單流水表 【產品型號】 LXSG-13D1~20D1 LXSG-13D2~20D2 LXSG-13D3~40D3 【產品品牌】 勝德 SDE 【生產廠家】 寧波勝德水表有限公司 【加工定制】 是
產品詳情
產品用途
旋翼式干式單流水表用于家庭或一個居民單元測量流經自來水管道冷(熱)水的用量。
使用條件
溫度等級：T30(冷水)T90 (熱水)
水壓等級：MAP 10
壓力損失等級：△P 63
示值誤差限
從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 冷水±2%，熱水±3%
主要特點
干式，磁性傳動，并具有防磁功能;單流束;采用優質材料，性能穩定可靠;
計數器采用真空密封，防冷凝霧化，可長期保持讀數清晰;可采用內調節或外調節兩種方式。
體積小，重量輕
表殼可采用銅殼或塑料殼
技術參數
| 口徑 | 測量范圍 | 過載流量 | 常用流量Q3 | 分界流量Q2 | 最小流量Q1 | 始動流量 | 最小讀數 | 最大讀數 | |
| DN | Q3/Q1 | Q4 | |||||||
| mm | m3/h | L/h | m3 | ||||||
| 15 | 80 | 3.125 | 2.5 | 50 | 31.25 | 14 | 0.00005 | 99999 | |
| 100 | 40 | 25 | |||||||
| 125 | 32 | 20 | 12 | ||||||
| 160 | 25 | 15.625 | |||||||
| 20 | 80 | 5 | 4 | 80 | 50 | 18 | |||
| 100 | 64 | 40 | |||||||
| 125 | 51.2 | 32 | 16 | ||||||
| 160 | 40 | 25 | |||||||

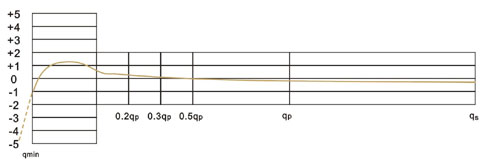

流量誤差曲線

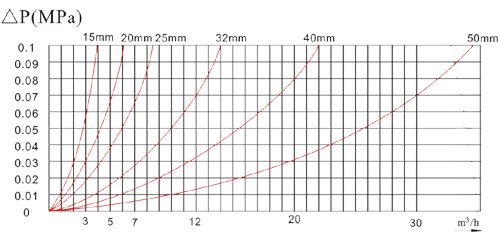

壓力損失曲線

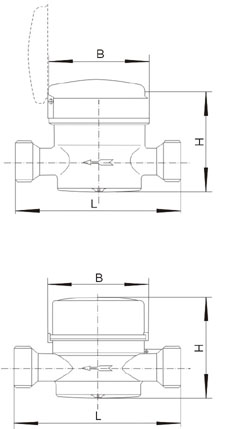

外形尺寸及重量
| 型號 | 公稱口徑 | 長L | 寬B | 高H | 連接螺紋 | 重量 |
| mm | ||||||
| LXSGR-13D1 | 13 | 110 | 82 | 92 | G3/4B | 0.7 |
| LXSGR-13D2 | 13 | 110 | 65 | 72 | G3/4B | 0.7 |
| LXSGR-20D1 | 20 | 130 | 82 | 92 | G1B | 0.85 |
| LXSGR-20D2 | 20 | 130 | 65 | 72 | G3/4B | 0.7 |
| LXSGR-13D3 | 13 | 80/110 | 72 | 85 | G3/4B | 075/0.80 |
| LXSGR-20D3 | 20 | 130 | 72 | 85 | G1B | 0.9 |
工作條件
工作水溫不高于90°c
工作壓力不大于1MPa
