用途：本系列水表用于飲用水的用量。居民使用(分表)或工業使用。

使用條件：

溫度等級：T30
水壓等級：MAP 10 / MAP 16
壓力損失等級：△P 63

示值誤差限：

從包括最小流量(Q1)至不包括分界流量(Q2)的低區 ±5%
從包括分界流量(Q2)至包括過載流量(Q4)的高區 ±2%

特點和主要技術參數：

多流技術，干式，磁性傳動(具有磁屏蔽防干擾功能);
 水平安裝，測量范圍R=100;
 采用塑封計數器，可長期保持讀數清晰;
 機芯采用優質材料，壽命長、性能穩定可靠，可外部調節(密封);銅殼(表殼噴塑);

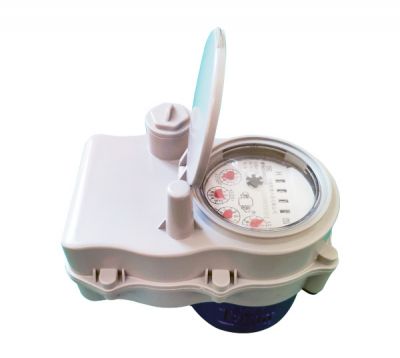

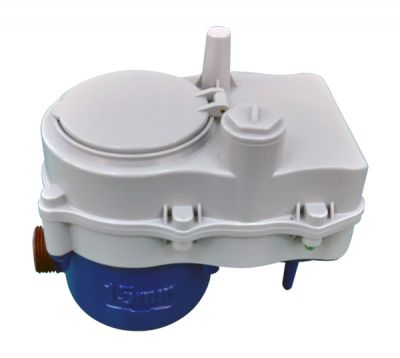

無線光電直讀水表采用了光電直讀技術讀取字輪數據，與傳統脈沖表相比，它可將讀數誤差降低至零，是自動抄表中機電轉換零誤差的電子遠傳水表。采用了微功耗電路設計、抗干擾能力強、傳輸距離遠、穿透能力強等特點。
安全的機電一體化結構設計，減少人為破壞的概率。無線光電直讀水表采用旋翼式計量結構，具有計量精度高、使動流量小、抄表方便、外觀美觀、安全衛生、壽命長等特點。

一、產品特點

1、 直接讀取字輪數據，與傳統的脈沖表相比，它可將讀數誤差降低至零;
2、采用超低功耗設計，3.6V鋰電池供電，無需外接電源或連線，安裝方便
3、采用LORA擴頻調制技術，高接收靈敏度，穿透力強；
4、符合《電子遠傳水表》(CJ/T 224-2012)標準;
5、兼容多種通信規約;DL/T645、CJ/T188和內部協議;
6、滿足EMC、ESD、EMI等電子產品電磁兼容方面的設計要求，達到行業領先水平;
7、無線（閥控）水表本身具備中繼轉發功能，只需更改主控端的工程數據，可實現靈活、方便的組網；

二、技術參數

1、工作電壓：DC 36V;
2、工作電流：抄表工作電流≤9.0mA;靜態工作電流≤1.3 mA
3、工作環境：溫度：-10 ℃~+45℃ 濕度：0~95%RH;
4、存儲溫度：-25℃~+65℃;
5、與上位機通訊方式：M-bus現場總線;
6、通訊傳輸速率：2400 baud;
7、通信規約：DL/T645、CJ/T 188和內部協議(或用戶指定規約);
8、通訊傳輸最大距離：300m;(通信線規格AVVR2×0.75)
9、總線引腳ESD保護超過10kV;
10、短路電流保護;
11、針對總線開路、短路、空閑等故障保護。

主要技術參數：

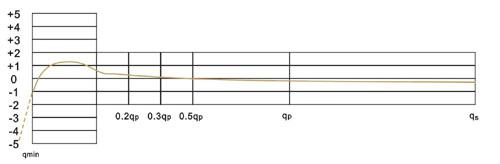

●流量誤差曲線

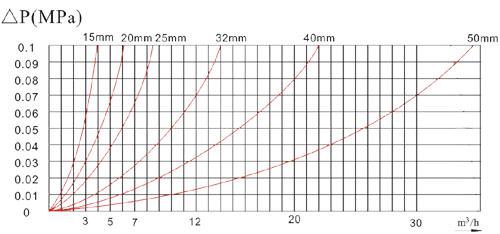

●壓力損失曲線

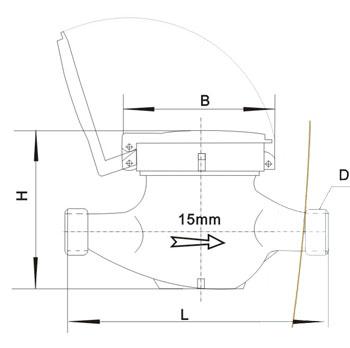

●外形尺寸及重量
